CRPS 1200W (FSF050)

AcBel R1CA2122A-P 1200W 電源模組

AcBel R1CA2122A-P 是一款高效能、符合 80 PLUS Platinum 認證的 1200W AC-DC 熱插拔伺服器等級電源模組。該模組支援 +12V 主電源輸出與 +12VSB 輔助電源,能單獨運作或組成 N+1 冗餘系統,支援主動負載分擔設計,具備卓越的穩定性與可靠性。

電氣特性

  • 輸入電壓範圍:
    - AC:90~264V(50/60Hz)
    - HVDC:180~300VDC
  • 最大輸入電流:
    - 100-127VAC:10A
    - 200-240VAC:8A
    - 240VDC:6A
  • 功率因素校正(PFC):在全負載下功率因數 >0.98
  • 效率表現:
    - 20%負載:90%
    - 50%負載:94%
    - 100%負載:91%

輸出特性

  • 最大輸出功率:1200W(持續),1680W(峰值)
  • +12V 主輸出:
    - 高電壓輸入:最高 100A,峰值 150A
    - 低電壓輸入:最高 66.7A,峰值 86.7A
  • +12VSB 輔助輸出:最高 3A,峰值 3.9A
  • 電壓穩定度:±5% 以內
  • 漣波與噪音:
    - +12V 與 +12VSB:不超過 120mVp-p(待機模式下+12VSB可達240mVp-p)

保護機制

  • 過電流保護(OCP)
  • 過電壓保護(OVP)
  • 過功率保護(OPP)
  • 過溫保護(OTP)
  • 短路保護(SCP)

控制與管理功能

  • PSON# 控制主電源啟閉
  • PWOK 表示電源狀態正常
  • SMBus / PMBus 支援電源監控與管理
  • 冷備援通訊匯流排(CR_BUS#),支援冷備援運作
  • LED 顯示:
    - 綠燈:正常運作
    - 綠燈閃爍:待機/冷備援
    - 黃燈閃爍:警告狀態(如高溫)
    - 黃燈常亮:故障(如過電壓、風扇異常)

環境與安規

  • 操作溫度:0°C ~ 50°C
  • 儲存溫度:-40°C ~ 70°C
  • 相對濕度:10% ~ 95%(無凝結)
  • 海拔高度:操作至 5000m,儲存至 15200m
  • 符合 FCC、EN55022、BSMI、CE、UL、TUV 等多項安全與電磁兼容規範

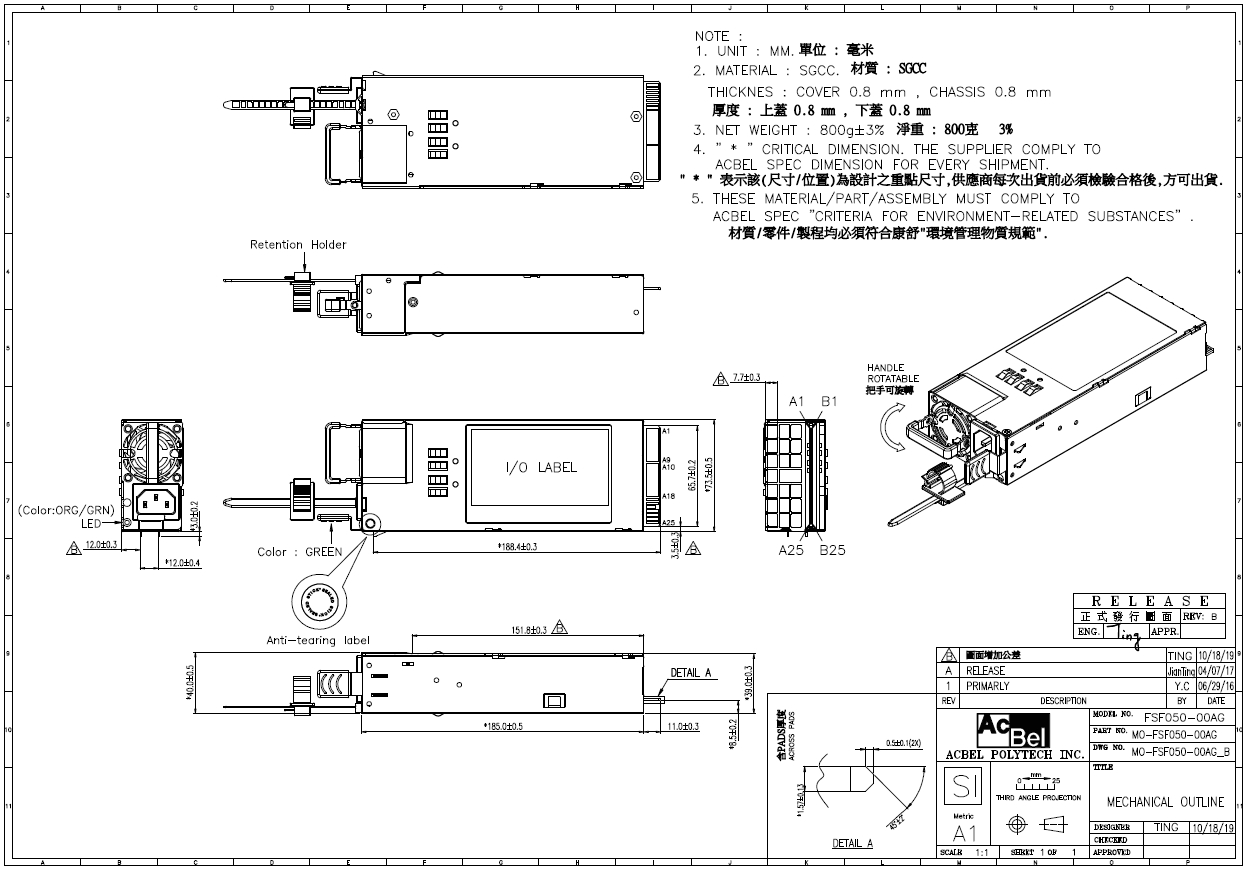

機構設計

  • 尺寸:185 x 73.5 x 40 mm
  • 金手指輸出接頭:符合 FCI 10035388-102LF 或 ALLTOP C21009-102H3-Y

AcBel R1CA2122A-P 系列電源模組適用於企業級伺服器與儲存設備,在高效率、穩定性與管理能力方面具備優異表現,是追求高可用性系統的理想選擇。
